GD-SZ1011 声反馈抑制综合放大器
使用说明书
一、概述

本产品带有四段参量均衡器，并且具备啸叫抑制电路，其自带2.4G跳频式领夹式无线话筒，具有轻巧、方便，对码容易的特点，特别适合多媒体教室比较多的学校、机关、培训室场所使用。
二、技术参数

频率范围：20Hz~20KHz。

四段参量均衡的频率选择范围：（1KHz~20KHz）×2；（100Hz~1KHz）×2。

频率增益衰减：0~-15dB。

频宽：低频段的0.03倍频程。

系统增益量：4dB~9dB

非线性失真：≤0.3%。

噪声电平输出：＜0.6mV

电源：AC 15V/10W。

双向2.4G短波跳频技术；

配对方式：无线电自动扫描，地址对码匹配；

可匹配的发射器：≥4亿（32bit 地址编码）；

同一学校(不同教室)使用设备数量：≥2000 无串扰；

音频输出：平衡/非平衡；

无线发射功率：小于20dBm；

接收距离：大于15米（背向）；

功耗12W

电源：AC220V；

1U标准上机柜机箱；

领夹式无线话筒（SY-1011）：

双向2.4G短波跳频技术；

音频信号：数字采样，16-24Bit，48kHz；

配对方式：无线电自动扫描，地址对码匹配；

同一学校(不同教室)使用设备数量：≥2000 无串扰；

语音频响：50－15kHz；

最大输入声压：110dB SPL ；

采用国家统一的通信手持机USB充电接口，使用聚合物锂电池供电，一次充电可连续使八小时；

耗电电流： 50mA ；

无线发射功率：峰值16dBm，平均功率小于8dBm；

带20级灵敏度调节按键；

夹扣、麦克风传感器及机壳一体化设计，可靠耐用；

重量：45克；
二、各部分名称及功能

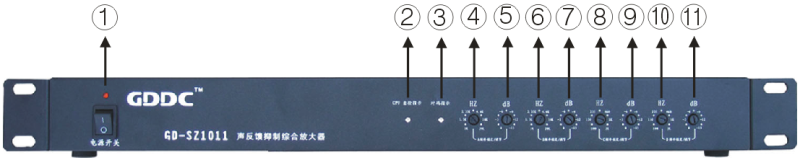

A、GD-SZ1011声反馈抑制综合放大器正面板

1、电源开关  2、接收机电源指示灯及信号灯  3、电源指示灯（绿）（POWER） 4、第一段频点选择旋钮  5、第一段频点衰减旋钮  6、第二段频点选择旋钮  7、第二段频点衰减旋钮   8、第三段频点选择旋钮  9、第三段频点衰减旋钮  10、第四段频点选择旋钮  11、第四段频点衰减旋钮。

B、GD-SZ1011声反馈抑制综合放大器背面板


12、EQ+E模式开关：按下该开关则进入均衡加效果模式，在不调节前面板四段参量均衡，直接进入均衡加效果模式是最简单的方式。  13、平衡式输出连接功放机平衡输入。 14、非平衡式输出连接功放机非平衡音频输入。 15、话筒音量调节旋钮：对话筒音量调节。 16、USB充电口。 17、拨码开关。 18、天线接口。 19、保险盒。  20、220V交流输入电源线。

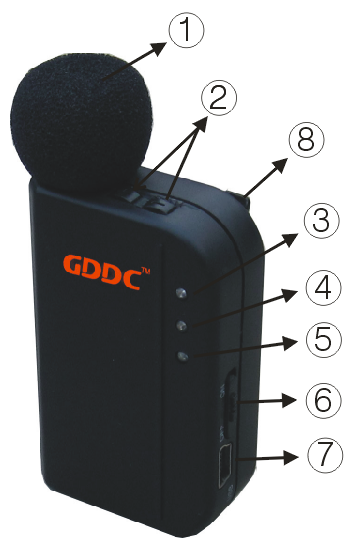

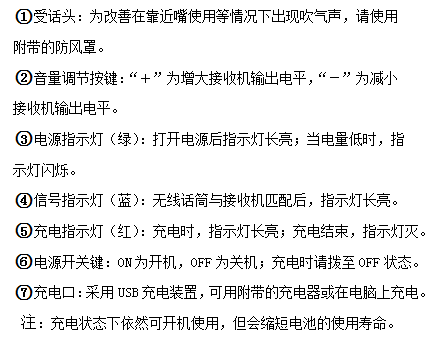

C、领夹式无线话筒（SY-1011）：

三、安装说明

1、天线的安装：用螺丝将天线固定在讲台前方偏上位置（尽量靠近讲台桌面）或黑板旁边的墙体，弧面向外。

2、天线安装完成后，将天线的馈线端接入机器背面板的“天线”（接收机背面板图示<18>）。

3、将音频信号线（6.35mm ）的一端插入接收机背面板的“不平衡式音头输出插座”（接收机背面板图示<14>），另一端连接音频功率放大器的麦克风输入插座（MIC INPUT）。

4、将220V交流输入电源线<20>插入交流220V电源插座，安装即告完毕。
四、调试说明

领夹式无线话筒调试

(1)打开SZ1011及领夹式无线话筒电源开关 领夹式无线话筒靠近天线正面15cm左右领夹式无线话筒蓝灯长亮即匹配成;

(2)若在干扰比较严重的场合，长时间匹配不成功的情况下，需重新开启领夹式无线话筒进行匹配；

(3)电量提示及检测：使用过程中若绿灯不停闪烁则表示只剩下大约20%的电量，还可以使用30-40分钟。

(4)使用过程中若绿灯与蓝灯同时快闪则表示电量低至不能正常工作，请及时充电。

(5)检测电量：按住领夹式无线话筒“音量调节‘-’（领夹式无线话筒图示中）
